| Herkunftsort: | Zhejiang, China |
|---|---|
| Markenname: | Factory or OEM/ODM Services |
| Zertifizierung: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Modellnummer: | SNCG-Baureihe |
| Min Bestellmenge: | 10.000 Einheiten |
| Preis: | factory direct supply |
| Verpackung Informationen: | Standardverpackung (Sonderverpackung auf Anfrage auch möglich) |
| Lieferzeit: | normalerweise 9-14 Tage |
| Zahlungsbedingungen: | T/T, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2.000.000 Einheiten pro Monat |

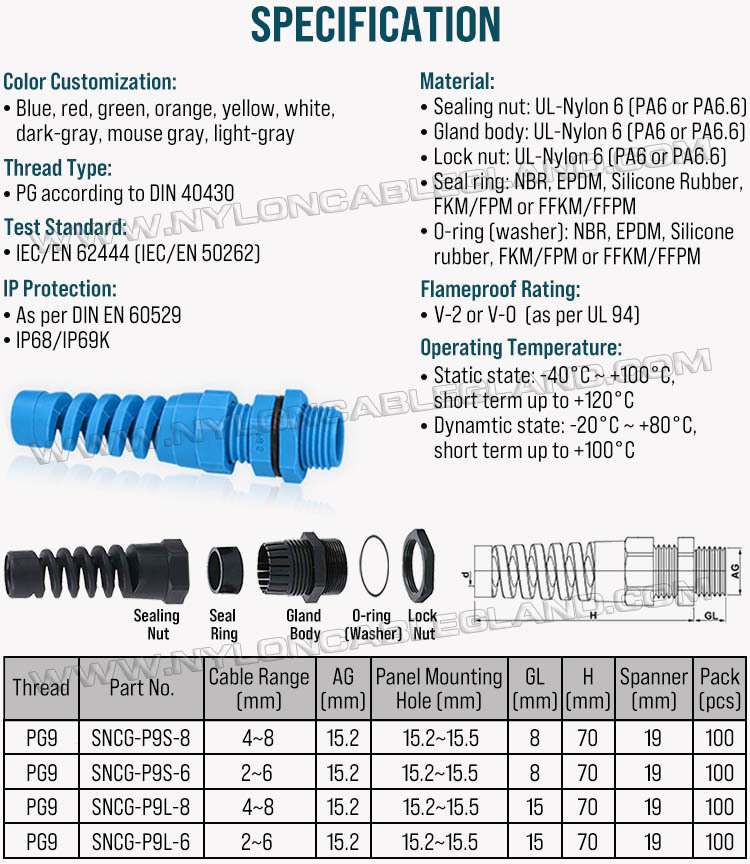

| Material: | Importiertes Polyamid 6, zertifiziert durch UL | Entflammbarkeit: | V-2 (gemäß UL94) |
|---|---|---|---|
| DICHTUNGSRING: | NBR (auch erhältlich in EPDM, Silikon, FKM/FPM, FFKM/FFPM) | O-Ring: | NBR (auch erhältlich in EPDM, Silikon, FKM/FPM, FFKM/FFPM) |
| Gewindelängen: | 8mm und 15mm | Gewindestandard: | Nach DIN 40430 |
| Teststandard: | Gemäß EN 62444 / EN 50262 | Schutzgrad: | Gemäß DIN EN 60529 |
| Wasserdicht: | IP68 und IP69K | Spezifikation: | PG9 (Kabelbereich: 4–8 mm und 2–6 mm) |
| Schlüsselwörter: | Farbige Spiralkabelverschraubungen mit Zugentlastung | Funktion: | Visuelle Identifizierung und Kabelmanagement |
| Beschreibung: | Mehrfarbige PG9-Kabelverschraubungen mit Zugentlastung, Nylon 6 (Polyamid 6), Schutzart IP68 und IP6 | Logo Custom: | Verfügbar |
| Größengewohnheit: | Verfügbar | Farbgewohnheit: | Verfügbar |
| Markenspezifisch: | Verfügbar | Verpackung individuell: | Verfügbar |
Was sind farbige spiralförmige, flexiblen Kabeldrüsen mit Belastungsentlastung?
Farbige, spiralförmige, flexible Kabeldrüsen mit Dehnungsentlastung sind Kabelanschlüsse und -schutzanschlüsse, die dazu bestimmt sind, Kabel dort zu befestigen, wo sie in elektrische Gehäuse, Schaltschränke, Verbindungskisten,und IndustrieanlagenSie kombinieren typischerweise einen Nylonkörper, ein Dichtungssystem und einen integrierten spiralförmigen flexiblen Schutz, der dazu beiträgt, Kabel vor übermäßiger Biegung in der Nähe des Eingangspunktes zu schützen.
Diese Produkte werden üblicherweise aus Polyamid wie PA6 oder PA66 mit elastomeren Dichtungsbestandteilen hergestellt.und Gewindearten, um unterschiedliche Anforderungen an die Montage und Identifizierung zu erfüllenSie bieten einen IP68 / IP69K Eintrittsschutz.
Der Begriff "farbig" bedeutet im Allgemeinen, dass sie in mehreren Farben erhältlich sind, anstatt dass eine Kabeldrüse notwendigerweise mehrere Farben enthält.Rot, blau, orange und gelb, mit zusätzlichen Farben zur Anpassung.
In der Praxis kombinieren diese Produkte drei Hauptfunktionen: Kabelverschluss, Kabelbindung und flexibler Biegeschutz.
Welche Merkmale und Funktionen haben sie?

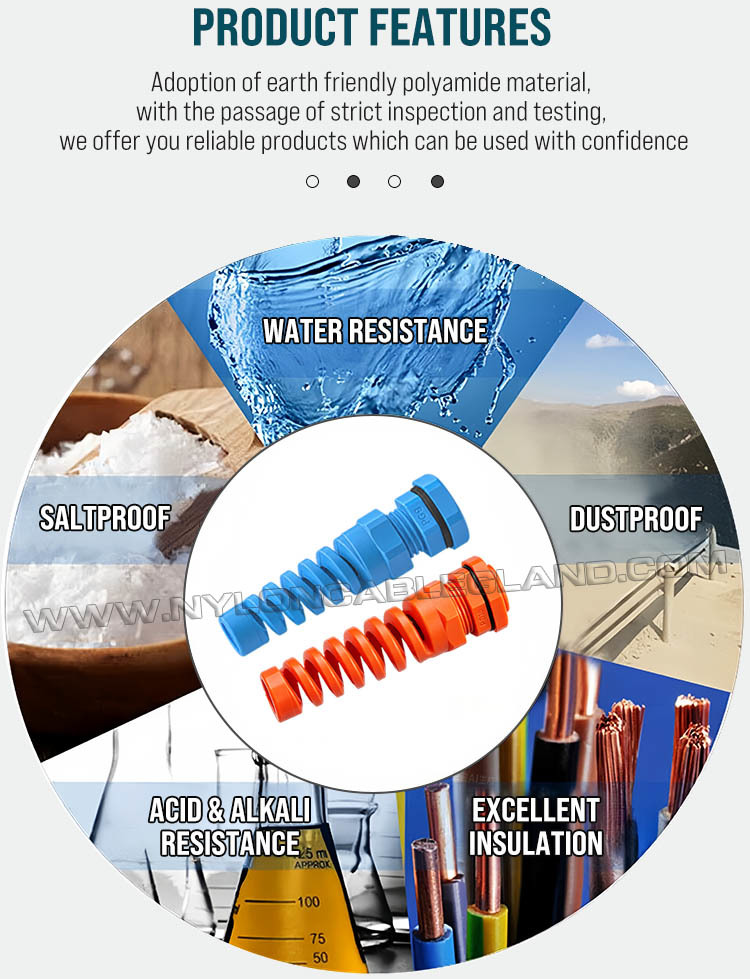

1Wasserdichte und staubdichte Dichtung
Integrierte Versiegelungseinlagen, Dichtungen und entsprechend konstruierte Verschlusskomponenten verhindern, dass Wasser und Staub durch Kabelöffnungen in elektrische Gehäuse gelangen.Das tatsächliche Schutzniveau hängt vom Produktdesign ab, Kabeldurchmesser, Schnittstelle des Gehäuses und korrekte Montage.

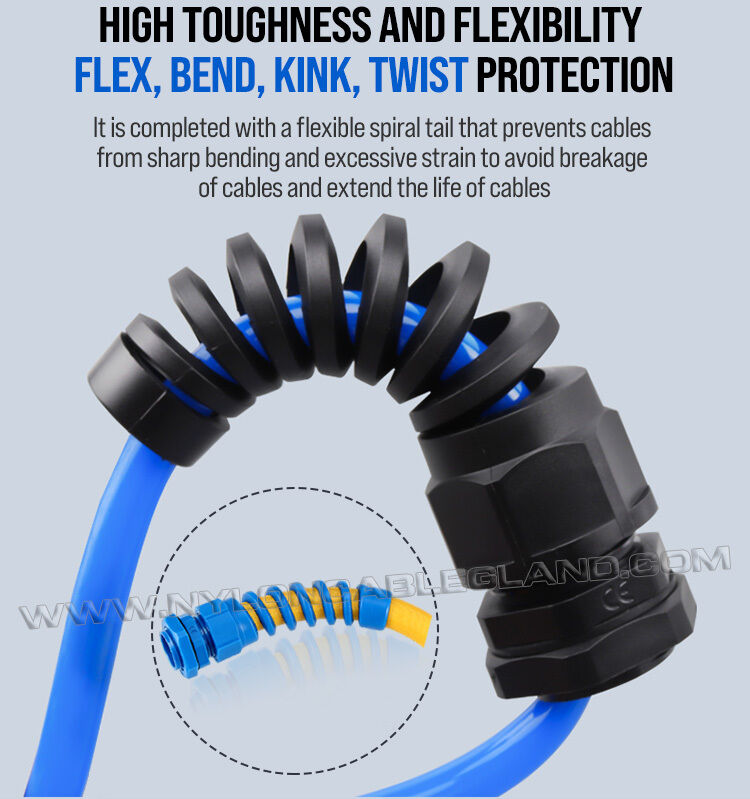

2. Spiralbögen Schutz
Die spiralförmige Verlängerung unterstützt eine allmähliche Kabelbiegung, wenn das Kabel das Gehäuse verlässt.vor allem, wenn Kabel Bewegung oder Vibrationen unterliegen.
3Kabelbindung und -bindung
Der Klemmmechanismus hilft, das Kabel in Position zu halten und die Verschiebung durch gewöhnliche äußere Kräfte zu begrenzen.Kabelkonstruktion und spezifizierte Montagebedingungen.

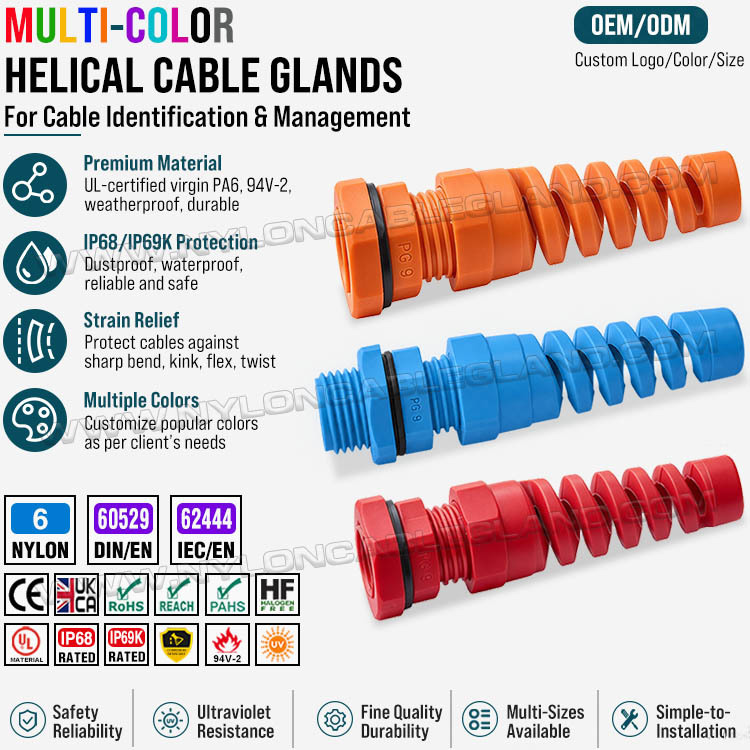

4. Mehrere Farboptionen und einfache Identifizierung
Verschiedene Farben helfen, Kabelgruppen zu unterscheiden, Schaltkreise zu identifizieren, Geräte zu organisieren und Wartung zu unterstützen.Die Farbgleichung kann auch die visuelle Konsistenz von elektrischen Anlagen und Ausrüstungskonzepten verbessern.
5Leichtgewicht, korrosionsbeständige Konstruktion
Naylon ist leicht und rostet nicht wie gewöhnlicher Stahl.elektrische Isolierung und Beständigkeit gegenüber vielen üblichen industriellen Umweltbedingungen.
6. Flexible Installationsmöglichkeiten
Die verfügbaren Größen, Gewindearten und Kabelverschlussbereiche ermöglichen die Auswahl verschiedener Gehäuseöffnungen und Kabeldurchmesser.während andere Garnstandards in einigen Produktreihen erhältlich sind.
Wo werden sie hauptsächlich verwendet?
1Industrieautomation und Maschinenbau
Bei PLC-Schränken, Sensoren, Aktoren, Produktionsanlagen und Maschinengehäusen, bei denen Kabelbindung und Schutz vor Biegen wichtig sind, verwendet.
2. Elektrische und elektronische Ausrüstung
Verwendet in Verteilerboxen, Verbindungskisten, Steuerungen, elektronischen Gehäusen und anderen Geräten, die organisierte, versiegelte Kabelvorgänge erfordern.
3. Beleuchtung und Außenelektrische Anlagen
Für die Verwendung in kompatiblen Leuchten, elektrischen Außenschränken und Geräten, die Feuchtigkeit oder Staub ausgesetzt sind, sofern der erforderliche Eintrittsschutz überprüft wurde.
4. Erneuerbare Energien und Energieausrüstung
Geeignet für angemessen eingestufte Solar-, Stromkonversions- und elektrische Überwachungshäuser, in denen Kabel-Eingangssiegelung, Isolierung und Kabelverwaltung erforderlich sind.
5. Robotik und Bewegungssteuerung
Nützlich für Kabelvorgänge in der Nähe von Vibrations- oder wiederholten Bewegungen unterworfenen Geräten, sofern die Kabelkranze und das Kabel für den tatsächlichen Bewegungs- und Biegezyklus geeignet sind.
6- Umwelt-, Versorgungs- und allgemeine Industrieanlagen
An geeigneten Pumpenanlagen, Wasseraufbereitungsanlagen, Versorgungsanlagen und anderen industriellen Anlagen, die einen geschützten Kabelanschluss erfordern.
Für BerufstätigeBeschaffungundTechnikVerwendung,DieNachfolgendSpezifikationensollteseinbestätigtVorherAuswahlein Produkt.
|
Auswahlpunkt |
Was zu überprüfen ist |
|---|---|
| Eintrittsschutz | Die gemeldetenEigentumsrechtBeurteilungundDieder HerstellerAnwendungPrüfbedingungen |
| Kabeldurchmesser | Die zugelassenenKlemmenBereichfürDietatsächliches Kabel |
| Typ des Gewinnsund Größe | Kompatibilität mitDieGehäusedie Öffnung,einschließlichGewindeSchlagkraftund Länge |

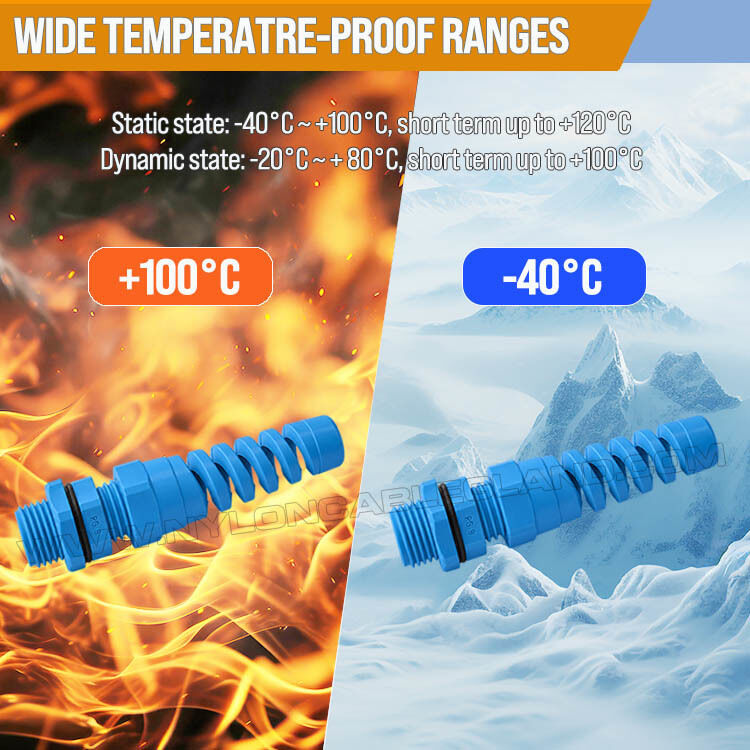

| Betriebstemperatur | Die spezifiziertenkontinuierlichundkurzfristigeTemperaturgrenzwerte |
| Material und Dichtung | mit einer Breite von mehr als 20 mm,SiegelMaterial,ChemieExpositionundUmweltverträglichkeit |
| Mechanische Leistung | Kabelbindung,BiegenschutzAnforderungen,Schwingungenund Bewegung |
| Farbe | Verfügbare FarbeOptionenundobDieFarbeistgeeignetfürInstallationsumgebungen |
| Zertifizierungen | Anwendbare Normen,VerzeichnisseundGenehmigungenfürDiebeabsichtigtMarktund Verwenden |
Zwei internationaleStandardssindbesonders relevant:
IEC62444- Ich weiß.KabelSchilddrüsenfürelektrischeAnlagen: spezifiziertAnforderungenundPrüfungenfürKabeldrüseBauwesenund Leistung.
IEC60529- Ich weiß.AbschlüssevonSchutzzur Verfügung gestelltvonGehäuse(IP)Kennzeichnung: ErstelltDieEigentumsrechtKlassifizierungSystemverwendetzuBeschreibenGehäuseSchutzgegenZugangundDieEintrittvonFestkörperGegenständeund Wasser.
Die farbigen, spiralförmigen, flexiblen Kabeldrüsen mit Dehnungsentlastung sind praktische Kabelmanagementkomponenten für elektrische und industrielle Geräte.Ihr Hauptwert ist die Kombination von Umweltdichtung, Kabelbindung und Schutz vor übermäßiger Biegung, mit Farboptionen, die zusätzliche Kennzeichnung und organisatorische Vorteile bieten.
Sie eignen sich besonders für die industrielle Automatisierung, den Maschinenbau, elektrische Steuerungen, Beleuchtung, kompatible Außengeräte und andere Anwendungen, die eine zuverlässige Kabelzuführung erfordern.Die Nylonkonstruktion bietet eine leichteDie Spirale ist eine korrosionsbeständige Alternative zu vielen metallischen Armaturen, während die Spirale die Belastung durch Kabelbeugung in der Nähe des Gehäuses verringert.
