| Herkunftsort: | Zhejiang, China |
|---|---|
| Markenname: | Factory or OEM/ODM Services |
| Zertifizierung: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Modellnummer: | SNCG-Baureihe |
| Min Bestellmenge: | 10.000 Einheiten |
| Preis: | factory direct supply |
| Verpackung Informationen: | Standardverpackung (Sonderverpackung auf Anfrage auch möglich) |
| Lieferzeit: | normalerweise 9-14 Tage |
| Zahlungsbedingungen: | T/T, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2.000.000 Einheiten pro Monat |

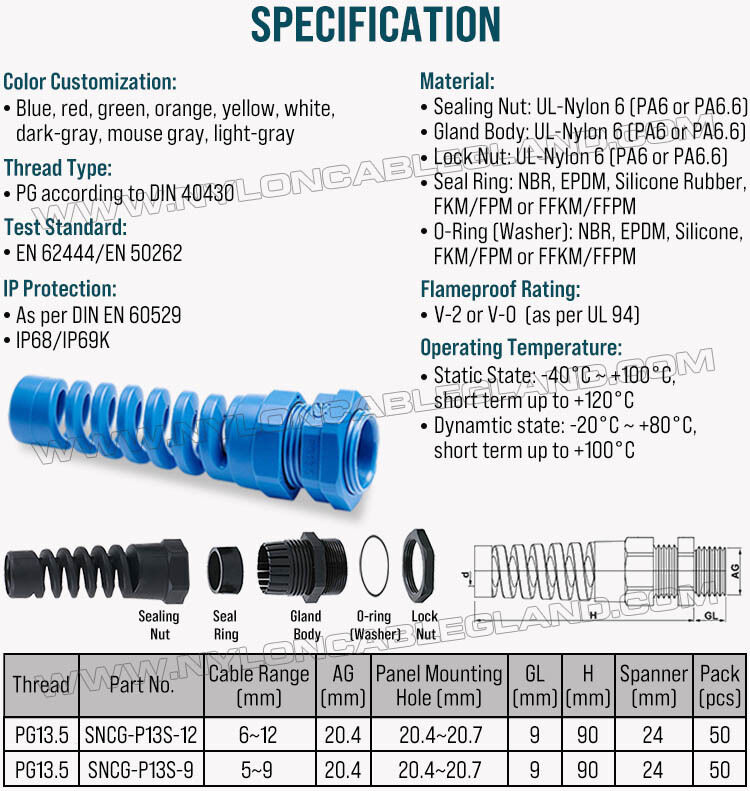

| Material: | UL-zertifiziertes importiertes Polyamid 6 | Entflammbarkeit: | V-2-Bewertung (gemäß UL94) |
|---|---|---|---|
| Siegelring: | NBR (auch erhältlich in EPDM, Silikon, FKM/FPM, FFKM/FFPM) | O-Ring: | NBR (auch erhältlich in EPDM, Silikon, FKM/FPM, FFKM/FFPM) |
| PG-Garn: | Nach DIN 40430 | Teststandard: | EN 62444 / EN 50262 |
| Wasserdicht: | IP68 / IP69K | Spezifikation: | PG13,5 (Kabelbereich: 6–12 mm und 5–9 mm) |
| Schlüsselwörter: | Farbige Spiral-Kabelverschraubungen, farbige Kabelverschraubungen mit Zugentlastung | Funktion: | Visuelle Identifizierung und Kabelmanagement |
| BESCHREIBUNG: | Farbige Kabelverschraubung mit Zugentlastung aus Nylon 6 (Polyamid 6 oder PA6), PG13,5, Ausführung I | Logo Custom: | verfügbar |
| Größengewohnheit: | verfügbar | Farbgewohnheit: | verfügbar |
| Markenspezifisch: | verfügbar | Verpackung individuell: | verfügbar |
Was sind farbige Spiral-Kabelverschraubungen Nylon mit Zugentlastung?
Farbige Spiral-Kabelverschraubungen Nylon mit Zugentlastung sind Komponenten zur Kabeleinführung und Zugentlastung, die hauptsächlich aus technischem Nylon 6 (Polyamid 6) gefertigt sind und am Kabelausgang über einen flexiblen Spiralabschnitt verfügen. Sie kommen dort zum Einsatz, wo ein Kabel in ein elektrisches Gehäuse, eine Abzweigdose, einen Schaltschrank, ein Maschinengehäuse oder eine sonstige Anlage eingeführt wird.
Diese Spiral-Kabelverschraubungen erfüllen zwei Funktionen gleichzeitig:
Kabelabdichtung und -fixierung – der Dichtring umschließt das Kabel und verhindert das Eindringen von Staub und Wasser in das Gehäuse.
Knick- und Zugschutz – das spiralförmige Endstück sorgt für einen flexiblen Übergang zwischen der fest montierten Verschraubung und dem Kabel; dadurch werden scharfes Abknicken und mechanische Belastungen am Kabelausgang reduziert.
Welche Eigenschaften bieten die farbigen Spiral-Kabelverschraubungen Nylon?

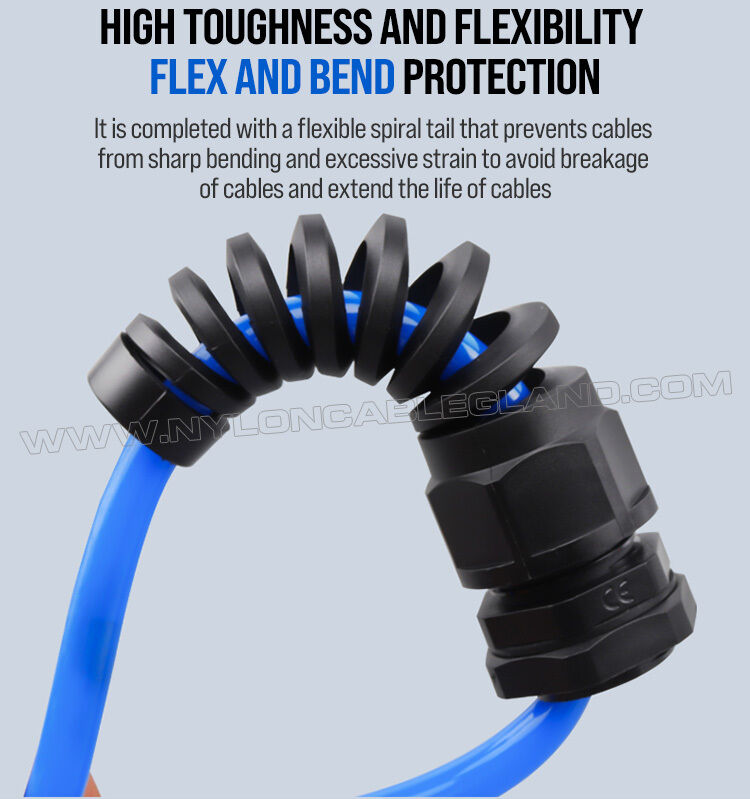

1. Spiralbögen Schutz
Das ist das entscheidende Merkmal.
Die herkömmlichen geraden Kabeldrüsen halten und versiegeln das Kabel, aber das Kabel kann immer noch eine relativ scharfe Biegung unmittelbar außerhalb der Kabeldrüse bilden.flexibler Biegewechsel, hilft bei der Verteilung der Biegspannung über einen größeren Kabelbereich.
Sie sind so konzipiert, daß sie die Müdigkeit des Leiters verringern, vor übermäßiger Biegung schützen und zusätzliche Flexibilität und Belastungslinderung bieten.
Dies ist besonders nützlich für

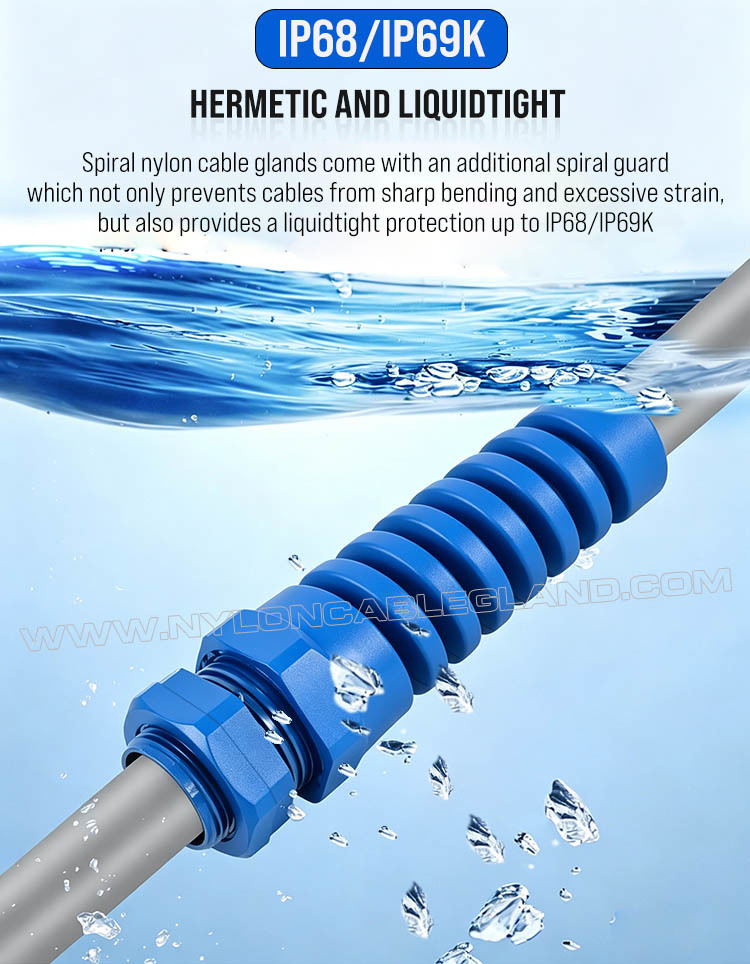

2. Wasser- und Staubdichtung
Unsere Spiralkabeldrüsen sind mit IP68 / IP69K Schutz erhältlich, sie sind staub-, wasserdicht, gute Dichtungsleistung, schützen Ihre elektrischen Boxen vor Eintritt von Flüssigkeiten.
3. Leichtbau
Nylon 6 (Polyamid 6) ist wesentlich leichter als Metallkabeldrüsen. Dies kann nützlich sein, wenn die Ausrüstung viele Kabelvorgänge hat oder wenn das Gesamtgewicht der Montage reduziert wird.
4. Elektrische Isolierung
Im Gegensatz zu Metallkabeldrüsen ist die Nylonversion elektrisch isolierend.Dies kann in vielen Niederspannungs-elektrischen und elektronischen Anlagen von Vorteil sein, wo eine elektrische Isolierung und Korrosionsbeständigkeit wünschenswert sind..
5. Korrosionsbeständigkeit
Die Nylon-Version rostet nicht wie die Stahlversion und eignet sich natürlich für viele feuchte Umgebungen.und die Außenverwetterung hängt von der speziellen Nylonformulation und dem Dichtungsmaterial ab.
6. Schwingungs- und Bewegungswiderstand
Die Spiralform kann den Kabelausgang weniger anfällig für die Spannungskonzentration durch Vibrationen und Bewegung machen.

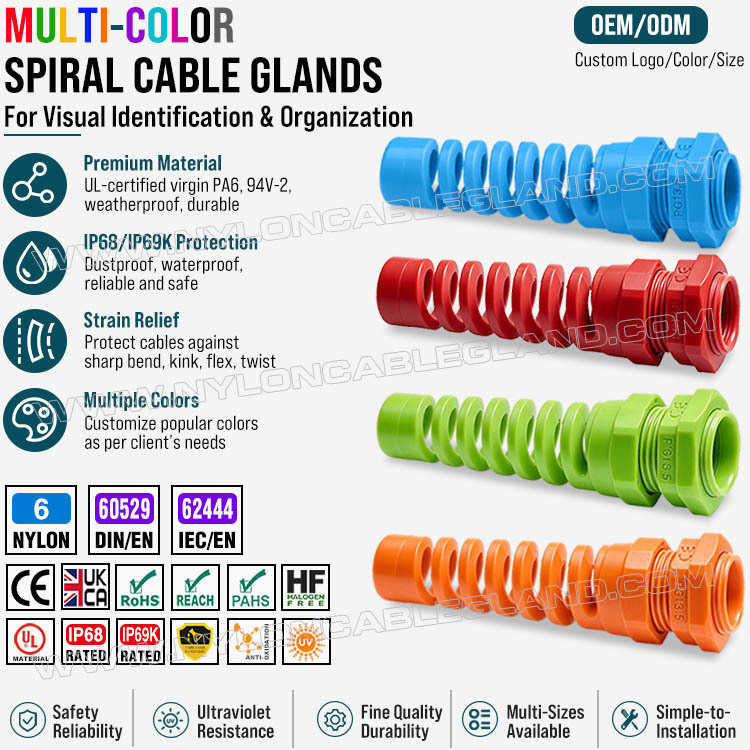

7. Farbenanpassung
Farbe kann sowohl visuelle als auch organisatorische Vorteile bieten.
Wir bieten Standardfarben wie Schwarz und Grau an, während andere Farben maßgeschneidert hergestellt werden können.
Warum benutzen wir die farbige Spiral-Kabelverschraubung Nylon mit Zugentlastung?
Es gibt eigentlich zwei verschiedene Gründe: das Spiraldesign und die Farbe.
Spiralform: Schutz des Kabels
Der primäre mechanische Grund ist die Verringerung der Biegungsspannung und die Verbesserung der Belastungsentlastung.
Zum Beispiel:
ohne Spiralschutz:
Kabel → scharfer Biegepunkt → hohe lokale Spannung → Isolierung/Kernmüdigkeit
mit einer Breite von nicht mehr als 15 mm
Kabel → flexibler Spiraleinsatz → verteilte Biegung → geringere lokale Spannung
Das kann besonders nützlich sein, wenn Kabel gezogen, bewegt, getrieben oder wiederholt gebogen werden.
Farbe: Verbesserung der Identifizierung
Die Farbe ist in der Regel nicht das, was die Dichtung oder die mechanische Leistung bewirkt, sondern sie kann eine Anlage leichter identifizieren, organisieren, inspizieren und warten.
Ein Projekt könnte beispielsweise folgende Methoden verwenden:
| Farbe | Mögliche Verwendung |
|---|---|
| Schwarz | Kabel für allgemeine Zwecke |
| Grau | Steuerungsplatten oder allgemeine elektrische Verkabelung |
| Blau | Eine bestimmte Kabelgruppe |
| Rot | Eine bestimmte Schaltung/ein bestimmtes System |
| Grün | Eine bestimmte Kabelgruppe |
| Orangen | Spezielle Ausrüstung oder Schaltkreiskennzeichnung |
| Gelb | Wartung oder Systemidentifizierung |
Diese Farbzuordnungen sind projektspezifisch, es sei denn, eine anwendbare Norm oder Anlagenspezifikation definiert sie.nicht automatisch als eine bestimmte elektrische Funktion ausgelegt werden.
Farbe kann auch verwendet werden:
Wo werden Spiral-Kabelverschraubung Nylon mit Zugentlastung eingesetzt?
Sie sind besonders nützlich, wenn sowohl der Schutz vor Kabelbiegen als auch die visuelle Identifizierung von Wert sind.
Industrieautomation
Verwendet bei:
Der spiralförmige Schwanz schützt Kabel, wo Maschinen Bewegung und Vibrationen erzeugen.
Maschinen und Geräte
Häufig für:
Robotik und Bewegungssysteme
Sie können an Kabelausgängen nützlich sein, bei denen es zu Biegen gibt, obwohl robotergestützte Anwendungen mit hohem Zyklus eine sorgfältige Berücksichtigung dynamischer Kabelspezifikationen erfordern.
Elektrische und Steuerungsanlagen
Die Kabeldrüsen sorgen für Kabelbindung und Abdichtung an den Eingängen des Gehäuses.
Elektroausrüstung für den Außenbereich
Zu den möglichen Anwendungen gehören:
Die tatsächliche Eignung hängt von UV-Widerstand, Temperatur, IP-Einstufung und der speziellen Verbindung von Kabel-Krebs-Material und Dichtung ab.
Transport und mobile Ausrüstung
Die flexible Struktur kann bei Geräten, die Vibrationen oder Kabelbewegungen ausgesetzt sind, nützlich sein.
Handgeräte und tragbare Geräte
Wir identifizieren speziell Spiralkabeldrüsen für tragbare Geräte wegen ihrer zusätzlichen Flexibilität und Belastungslinderung.
Fazit
Die farbigen Spiral-Kabelverschraubungen aus Nylon vereinen die Funktionen einer herkömmlichen Nylon-Kabelverschraubung mit einem verlängerten Spiral-Knickschutz. Ihr technischer Hauptzweck liegt in der Abdichtung, der Fixierung und Zugentlastung des Kabels sowie in einem verbesserten Schutz vor knickbedingten Kabelschäden. Gängige Ausführungen bestehen aus PA6 oder PA6.6 und sind mit der Schutzart IP68, verschiedenen Gewindesystemen sowie unterschiedlichen Klemmbereichen erhältlich.
Die Farbgebung dient vorwiegend der Kennzeichnung, Organisation, Individualisierung und optischen Gestaltung, während die Spiralstruktur den wesentlichen funktionalen Unterschied darstellt.
In Bereichen wie der Industrieautomation, dem Maschinenbau, bei Schaltschränken, elektrischen Anlagen im Außenbereich, tragbaren Geräten sowie bei Anwendungen, bei denen Kabel nahe am Gehäuse geknickt werden, bietet diese Art von Kabelverschraubung eine praktische Kombination aus Kabelschutz, Abdichtung, Flexibilität, geringem Gewicht und optischer Kennzeichnungsmöglichkeit.
